1500度真空热压炉
-
真空扩散焊是一种固相焊接方法,它依赖于温度(低于母材熔点)、压力、时间及真空等条件,促使固态金属接合面达到原子间距离,进行原子互相扩散而实现焊接的固相结合过程。这种方法可以在金属与金属之间进行,也可以在金属和陶瓷之间进行。
钼 丝 热 压 炉
|
型号 |
KSL-30-15 |
|||
最高温度 |
1500℃ |
||||
优 点 |
1、炉体采用双层不锈钢结构,通水冷,炉体表面温度低;不锈钢表面精密抛光,美观大方。 2、炉体采用侧开门结构,取放物料方便。 3、设备的上压头是固定的,有助于压出形状规整的物料。 4、压头采用伺缸传送,精度高,可达到±1Kg 5、设备带有7寸触摸屏,所有操作可在触摸屏中实现,方便快捷 6、触摸屏中内置本公司自主研发的PLC程序,该程序中嵌入压力计算公式,用户只需输入模具压头直径,程序自动计算出物料受到的压力和压强。 7、可以设置压头上升的行程,并且设置了保护,不会过压。 8、采用钼片加热,比感应加热温场更均衡 9、占地空间小 |
||||
功率 |
30KW |
||||
加热方式 |
腔体采用钼和不锈钢作为隔热屏,钼片为加热原件,温场更均衡 |
||||
外形尺寸 |
1200*1400*1750 (WXDXH) |
||||
电源电压 |
三相 380V |
||||
保压时间 |
按需设置 |
||||
压头行程 |
100mm |
||||
压头尺寸 |
80mm |
||||
加压压力精度 |
±1Kg |
||||
最大压力 |
5T |
||||
位移精度 |
0.02mm |
||||
控温模式 |
智能PID |
||||
控制精度 |
±1~ 5 ℃(600度以上) |
||||
温度检测方式 |
钨铼热电偶 |
||||
观察窗尺寸 |
Dia 90mm |
||||
压力系统 |
采用电动输入方式。在触摸屏上设置压力和转速,触摸屏控制电机带动丝杆转动,丝杆上配有压力传感器,达到压力后,电机会自动停止转动。仪表可设定自动调节压力,并能实现稳压、保压。 |
||||
控温方式 |
采用宇电程序控温仪表(标配) 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1800度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。 3、带有485 通讯接口(选购软件时标配) 4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能 (更换进口仪表,需要另外付费,选购) |
||||
远程系统(选配) |
1、通过手机微信小程序控制 2、可操作设备 3、可随时查看设备运行状态 4、可查看温度数据并生成报表或温度曲线 5、可查看报警信息 |
||||
腔体真空度(分子泵机组) | < 6X10 -4Pa | ||||
腔体充气压力 | < 0.05MPa | ||||
升压率 | <4Pa/小时 | ||||
断偶保护和显示 | 有 | ||||
过温保护 | 有 | ||||
过流保护 | 有 | ||||
欠压保护(水压) | 有 | ||||
真 空 机 组
|
机组输入电压 |
380V /220V |
|||
波纹管 |
KF40X1000 |
||||
真空挡板阀 |
KF40 |
||||

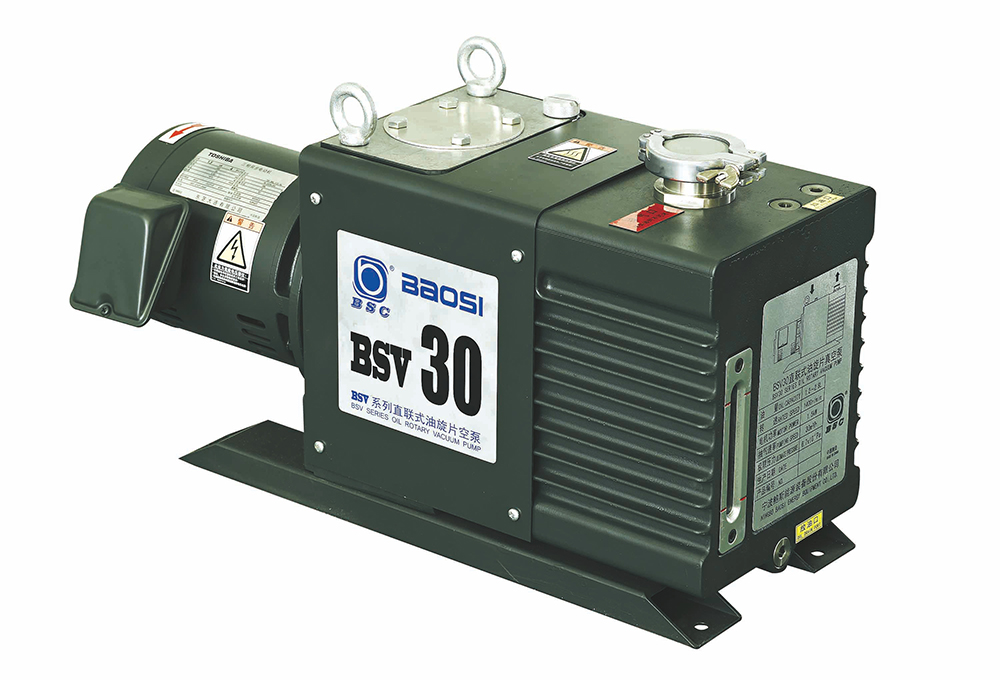

前级机械泵BSV30
|
功率 |
0.75KW |
|||
电压 |
380V |
||||
转速 |
1450rpm |
||||
进气口径 |
KF25/KF40 |
||||
前机泵抽气速率(L/S) |
8 |
||||
极限压强 |
4X10 -2Pa |
||||
复合真空计 |
复合真空计型号 |
ZDF |
|||
电源 |
220V 55W |
||||
控制精度 |
± 1% |
||||
真空计测量范围 |
10-5 -10 5 Pa |
||||
二级泵 为分子泵 (方案一) |
分子泵 (可以把腔体真空度抽到6X10E-4Pa) |
分子泵型号 |
FJ620 |
||
输入电压 |
220V |
||||
分子泵进气口法兰 |
DN160 |
||||
分子泵抽气速率L/S(对空气) |
600 |
||||
分子泵极限压强(Pa) |
6×10-7 |
||||
冷却方式 |
水冷 |
||||
冷却水压(MPa) |
0.1-0.2 |
||||
冷却水温度 |
<25℃ |
||||
环境温度 |
0~40℃ |
||||
建议启动压强 |
<10Pa |
||||
|
二级泵为扩散泵
(方案二) |
扩散泵 可以把腔体真空度抽到5X10E-3Pa) |
电压 |
220V |
|
功率 |
1000W |
||||
极限真空度(在无泄露时) |
10E-5Pa |
||||
进气接口 |
DN150 |
||||
出气接口 |
DN40 |
||||
注入油量 |
0.3L |
||||
抽气速率(N2) |
1000L/S |
||||
水冷机(选购) HZ-06A |
电源 |
3PH-380V/50HZ |
|||
输入总功率 |
6.5KW |
||||
最大扬程 |
30M |
||||
水箱容量 |
110L |
||||
制冷量 |
13244Kcal/h |
||||
出入水口 |
Rp1/2’’ |
||||
重量 |
180Kg |
||||
机器尺寸 |
1300×650×1140(长X宽X高) |
