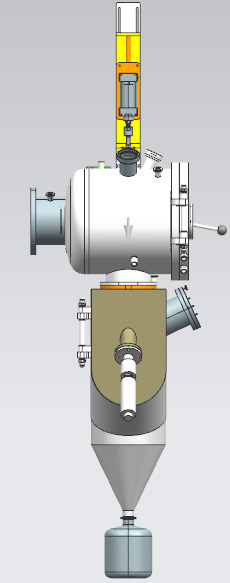

感应超声雾化制粉炉
详细技术参数
|
VIF真空感应熔炼炉
|
型号 |
VIF-1-AG |
|||
|
最高温度 |
1800℃ |
||||
| 原 理 |
当熔融的金属液体通过雾化面时，它被破碎成均匀的微米级液滴细雾，实现雾化。雾化后的微米级液滴在雾化面的旋转离心力和驻波的作用下，被甩出雾化面，遇空气冷却迅速固化，形成微米级金属固体颗粒，将这些颗粒收集起来就是所需制备的金属粉末。而且在超声波雾化过程中，可以精准地控制微米级液滴细雾的尺寸，从而精准的控制金属粉末的大小。 |
||||
| 特 点 |
1、所制备的粉末具有纯度高、氧含量低、球形度好、粒度分布均匀等优点 2、设备和工艺简单，操作方便，产品质量稳定可控，能量消耗小、利用率高，成本低等显著优势 3、超声雾化法具有环保、节能、低碳、卫生等显著特点 4、超声波频率越高，粉末粒径越小 |
||||
|
最大熔炼重量（按铁液计算） |
1KG |
||||
|
制粉粒径 |
5~30μm |
||||
|
高频加热电源
|
采用电源 |
高频感应电源 |
|||
|
振荡频率 |
30-80KHZ |
||||
|
最大输入功率 |
15KW |
||||
|
输出电流 |
2-50A |
||||
|
冷却水要求 |
≥0.2MPa ≥6L/分 |
||||
|
电源重量 |
35KG |
||||
|
负载持续率 |
100% |
||||
|
输入电压 |
三相380V 50或60HZ |
||||
|
加热方式 |
感应加热 |
||||
|
主腔体尺寸 |
Φ500× 500mm |
||||
|
腔体真空度（分子泵机组） |
< 5X10 -4Pa |
||||
|
腔体充气压力 |
< 0.05MPa |
||||
|
升压率 |
<4Pa/小时 |
||||
|
断偶保护和显示 |
有 |
||||
|
过温保护 |
有 |
||||
|
过流保护 |
有 |
||||
|
欠压保护（水压） |
有 |
||||
|
控温模式 |
智能PID |
||||
|
控制精度 |
+/-1~ 5 ℃（600度以上） |
||||
| 超声系统 |
谐振频率：40KHZ 超声功率：500W连续可调 振片宽度：16mm 驱动电源：数字式，自动开机搜频，工作自动追频 最大产能：5公斤/h |
||||
|
供气系统 |
供气系统是为雾化喷嘴提供气体的装置，它由阀门、高压管和气源汇流排组成 |
||||
|
雾化室 |
是一个能将所有装置按要求连接在一起的容器,它是金属液滴冷凝的空间。内壁为不锈钢,外层为碳钢,中间为水冷夹层 |
||||
| 粉料收集器 |
在制粉过程中有些超细粉末,随着高速气流沿管道飞出。如不收集一是污染环境,二是浪费材料,所以必须加以回收。目前的回收方法是采用旋风分离器和水相收集的方法来解决。 |
||||
| 控制系统 |
采用PLC加触摸屏控制，所有操作都集成到触摸屏上，软件界面简洁，操作方便，可实现一键抽真空。支持数据采集、存储和导出。 |
||||
|
观察窗尺寸 |
Dia 90mm |
||||
|
真空机组
|
机组输入电压 |
380V /220V |
|||
|
波纹管 |
KF40X1000 |
||||
|
真空挡板阀 |
KF40 |
||||
|
前级真空泵BSV30
|
功率 |
1.1KW |
|||
|
电压 |
380V |
||||
|
转速 |
1450rpm |
||||
|
进气口径 |
KF40 |
||||
|
前机泵抽气速率（L/S） |
8 |
||||
|
极限压强 |
5X10-1Pa |
||||
|
复合真空计 |
复合真空计型号 |
ZDF |
|||
|
电源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空计测量范围 |
10-5 -10 5 Pa |
||||
|
二级泵 为分子泵 （方案一） |
分子泵（选配） （可以把腔体真空度抽到6X10E-4Pa）
|
分子泵型号 |
FJ620 |
||
|
输入电压 |
220V |
||||
|
分子泵进气口法兰 |
DN160 |
||||
|
分子泵抽气速率L/S（对空气） |
600 |
||||
|
分子泵极限压强（Pa) |
6×10-7 |
||||
|
冷却方式 |
水冷 |
||||
|
冷却水压（MPa） |
0.1-0.2 |
||||
|
冷却水温度 |
<25℃ |
||||
|
环境温度 |
0~40℃ |
||||
|
建议启动压强 |
<100Pa |
||||
|
|
二级泵为扩散泵
（方案二） |
扩散泵（标配） 可以把腔体真空度抽到5X10E-3Pa） |
电压 |
220V |
|
|
功率 |
2000W |
||||
|
极限真空度（在无泄露时） |
10E-5Pa |
||||
|
进气接口 |
DN200 |
||||
|
出气接口 |
DN40 |
||||
|
注入油量 |
0.3L |
||||
|
抽气速率（N2） |
2000L/S |
||||
|
水冷机（选购）
|
型号 |
HZ-03A |
|||
|
最大扬程 |
38M |
||||
|
制冷量 |
7.224*10³kcal/h |
||||
|
水箱容量 |
60L |
||||
|
制冷量 |
4420Kcal/h |
||||
|
输入总功率 |
3.2KW |
||||
|
出入水口 |
Rp1/2’’ |
||||
|
机器尺寸 |
520X1150X1145(长X宽X高) |
||||
注意事项
1、此款熔炉需在真空或气压小于0.02MPa（相对气压）的低压条件下使用；
2、若用户需要在气氛条件下进行实验，必须在进气气瓶上安装减压阀，减压阀的气压设置要小于0.02MPa，
进气流量<200SCCM（200ml/min)
3、请您仔细阅读说明书，了解真空熔炼和惰性气体环境下熔炼的标准操作程序。在操作过程中请密切监控并正确控制反
应容器内部压力，否则，操作失败可能导致设备损坏或人身伤害
4、对样品加热时，不建议关闭抽气阀和进气阀使用。若气阀关闭对样品加热，要时刻关注压力表的示数，若气压表示数
大于0.02MPa,必须立刻打开泄气阀，以防不可预见的损失
如您需要定制，请联系我公司工程师
产品概述：超声波金属制粉通过超声波使熔化的金属雾化成粉末。超声波雾化工艺制备的金属粉末球形度好，粉末粒度分布窄，含氧低。用超声波雾化的方法可以制取金属粉末。当超声功率发生器激励超声换能器，使作为换能器负载的超声工具头振动，把熔化了的金属溶液通过超声振动使其雾化，然后雾滴状的金属微粒在空气中冷却、凝固后落入收粉筒，收集起来即成为金属粉末。 各种熔融金属的雾化，常用于制备金属粉末或焊料粉末。如锡、铟、铋等金属粉末的制备。
|
序号 |
产品名称 |
生产厂家 |
数量 |
|
1 |
炉体系统 |
星空网页版 |
1 套 |
|
2 |
分子泵 |
中科科仪 |
1 台 |
|
3 |
复合真空计 |
成都睿宝 |
1 台 |
|
4 |
IGBT专用电源 |
深圳双频 |
1 套 |
|
5 |
汇流水管 |
星空网页版 |
1 套 |
|
6 |
真空阀 |
川北科技 |
3 件 |
|
7 |
水冷线圈 |
星空网页版 |
2套 |
|
8 |
真空管路 |
星空网页版 |
1 套 |
|
9 |
说明书 |
星空网页版 |
2 套 |
|
10 |
机械泵 |
宁波鲍斯 |
1台 |
|
11 |
温度显示器 |
厦门宇电 |
1台 |
|
12 |
水冷机（选购） |
星空网页版 |
1台 |
|
13 |
锆石英保护套或氧化铝多晶体纤维套 |
星空网页版 |
1套 |
|
14 |
二次加料器 |
星空网页版 |
1套 |
|
15 |
超声系统 |
|
1套 |
