往复烧结升降炉

  • 20230113-2.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

                                                                                  SJF1700-C

简介

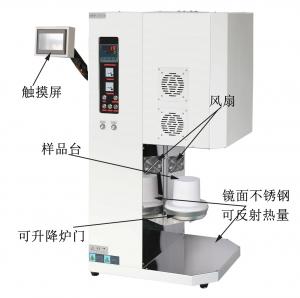

这是一款下装载式热循环炉,集控制系统和炉体为一体,保温材料使用真空成型高纯氧化铝材料,采用1800型硅钼棒为加热原件。物料放入升降平台上,升降平台可以上下自由升降,是高校、科研院所、工矿企业做粉末、陶瓷烧结、高温热循环实验的理想产品

功率

                                                                5KW

炉膛尺寸(DXWXH)

                                                           Dia150X200mm

外形尺寸(DXWXH)

                                                           700X800X1200

电源电压

220V

相数

单相

加热元件

                                                               1800型硅钼棒

控制软件



1、采用PLC+触摸屏+上位机,炉门的升降采用电动方式,可选择手动控制或自动控制

2、在自动模式下,物料放置在装载台上,点击自动按钮,炉门上升,物料进入加热室,物料被加热到设置温度,到设置时间后,炉门开始下降,下降到底部后风扇启动,强制对物料冷却,冷却到设定温度后,炉门上升继续对物料加热,此为一个循环,通过触摸屏可以设置循环次数和循环工艺预设,可设置999个循环次数,50步工艺。也可作为自动化连续烧结使用。

3、控制软件可设置物料进炉的温度和时间、出炉的温度和时间、烧结的工艺、风扇的开关、循环的次数。

4、手动控制模式,通过触摸屏可控制炉门升降,加热开关,风扇启停。

5、支持查看实现曲线,历史曲线,可保存、导出数据

控制方式

采用宇电程序控温仪表

1、50段程序控温,智能PID调节。

2、具有过温保护 断偶保护,过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1700度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从再次给电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表                          欧陆仪表                   触摸屏仪表

(日本岛电)

升温速率

≤30 ℃/ Min

推荐升温速率

15℃/ Min

炉膛材料

  1800型氧化铝多晶体纤维

控制精度

+/- 1 ℃

最高温度

1700 ℃

额定温度

1600 ℃

四周表面温度

≤45 ℃

热电偶型号

   B型

触发器

移相触发(带软启动和限流功能)

限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。

软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长。

电器

浙江正泰

可控硅

106/16E 德国西门康

行程开关 当升降杆到最高或最低点时,行程开关会给升降杆自动断电,从而不会过升或过降
升降系统  采用步进电机控制物料台的升降
升降速率  升降速率可以自动调节
物料台  采用铝合金材质
认证
保修期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。



 这款升降炉以1800型硅钼棒为加热元件,采用双层壳体结构和宇电30段程序控温系统,移相触发、可控硅控制,炉膛采用1800型氧化铝多晶体纤维材料,双层炉壳间配有风冷系统,能快速升降温,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,拿取物料方便,不需要坩埚钳伸到炉膛里面,适合于高温取料退火等,是高校、科研院所、工矿企业做粉末烧结、陶瓷烧结、玻璃熔炼、高温实验、质量检测用的理想产品。





1、加热元件





(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、采用的是热弯技术,电阻均匀,使用寿命长

(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。

(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





      进口炉膛              VS            国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。

4、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

5、炉膛表面光洁、不易掉粉。

6、采用4周加热,温场更加均衡



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、触发器

    VS

    软启动限流触发器              大部分厂家使用的非限流

                             厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。



7、UL认证变压器



1、变压器电缆为纯铜
2、变压器声音小
3、变压器温身低





8、认证



密封系统: 该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸、气 密性好、可保证8小时压力表指针不偏转。

该炉采用的是三层壳体结构,密封层里还有一层内胆,抽真空时不会挤压到炉膛。

配置

数量


SJF1700炉体

1 台



热电偶

1 个

刚玉坩埚

1个

坩埚钳

1 把

氧化铝垫砖

1 块

高温手套

1 双

数据线操作指南软件等

1 套







我们只专注于电炉和球磨机。因为专注、所以专业。
