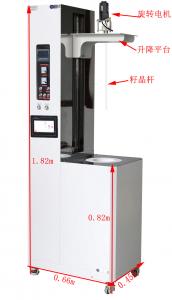

1200度井式晶体生长炉

  • 20221227-2-1.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

 详细技术参数

型号

JSL1200-TSSG

产品概述

这是一款顶部籽晶法晶体生长炉,可利用助溶剂法生长各种材料单晶,配备精密旋转提拉机构。提拉和旋转速度采用PLC触摸屏控制,操作简单

产品特点

由1200℃井式炉和精密旋转提拉机构组成,可用于TSSG法生长各种材料单晶

最高温度1200度

提拉和旋转速度采用PLC触摸屏控制,操作简单



功率

5KW

炉膛尺寸(DXH)

Dia150×420mm

腔体俯视图

加热面数

4周加热

外形尺寸

660×450×1820mm

旋转提拉机构

由提拉电机,旋转电机、触摸屏组成

提拉速度:0.1-2000μm/s

提拉行程:0-200mm (可根据客户需要定制)

转速:0-40r/min

电源电压

220V

相数

单相

加热元件

  国产优质电阻丝     (可选配瑞典 Kanthal A1进口电阻丝)

控制方式

3504温度仪表

1:高精度的温度仪表,LCD液晶显示屏,5位数值显示,通过快速设置配置简单,C/F单位切换。

2:50组程序500步,断电或停机,再次启动程序可以设置从断电处或起始点启动程序,也具有运行,暂停,跳步,停止,复位等功能。

3:标准的3组PID参数(可选8组PID参数),自带PID自整定功能。

4:数学/逻辑运算,计时器功能,报警功能,做数学及逻辑运算功能,比如传感器与红外传感器的自动/手动切换,高温炉逻辑控制功能,及相关报警策略与功能。

5:配方功能,不同产品可以调用不同的参数

6:客户自定义画面功能,显示当前值,设定值,输出%,程序运行状态及时间等,

7:支持各种通讯接口 Modbus, Ethernet, Profibus,Devicenet,可以与任意PLC或上位系统集成

8:OEM密码功能

9:多语言支持(英语,法语,德语,西班牙,意大利)

10:PC版的iTools图形组态软件,方便组态,监控,调试

11:UL/CE认证

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡

控制精度

 +/- 0.1 ℃

最高温度

 1200 ℃

额定温度

 1150 ℃

热电偶型号

  K 型

触发器

移相触发

最快升温速率

 ≤30℃/ Min

推荐升温速率

 ≤15℃/ Min

安全保护系统

 该炉装有保险和空气开关     当电流超过空开的额定电流时,空开会自动跳开,有效的保护电炉

开门保护系统

 本炉装有行程开关    炉门开取时  电炉主电炉会自动断电

可控硅

德国西门康  106/16E

  四周表面温度

  ≤45℃

保修期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。







 电阻丝





       电阻丝 原丝                                       电阻丝炉膛



(1)、表面温度高可达1420

(2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。

(3)、电阻均衡、温场均衡性好





    电阻均匀 、 发热量均衡

        温场效果好



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛



1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡

5、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。

6、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

7、炉膛表面光洁、不易掉粉。

5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、认证



名 称 数量
井式炉 1台
旋转提拉机构 1套
热电偶 1支
垫砖 1块
坩埚 1只
手套 1副
坩埚钳 1把
说明书 1本
