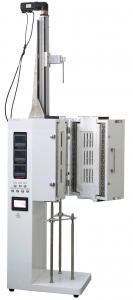

1200度布里奇曼晶体生长炉

  • 20221027-22-1.jpg
  • 20221027-2-a.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

详细技术参数

型号

VTL1200-Ⅲ-BG

特点

1、该炉具有多种功能,即可做晶体生长炉使用,也可做普通立式管式炉使用

2、采用进口欧陆3504仪表,控温精度高,±0.1度

3、电机驱动悬挂丝顺着滑台升降,并安装限位开关,升降不会过冲

4、炉体升降速度可控,升降行程可按客户要求定制



功率

4.5  KW

升降速度

0.1~2000μm/s(可调)

    升降行程 0~100mm(可根据要求定制)
   升降程序

1、该设备带有一块6寸触摸屏

2、触摸屏中内置本公司自主研发的PLC程序,画面友好,操作简单

3、软件做了安全保护按钮,防止误操作损坏设备

炉膛尺寸

Φ60mm

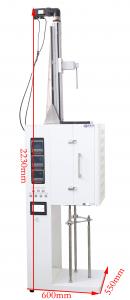

外形尺寸(mm) 600×550×2230mm

电源电压

220V 单相

案例

南京大学用该设备生长的钙钛矿晶

加热元件

  国产优质电阻丝(可选配Kanthal  A1进口 电阻丝)      点击进入资料下载

控制方式

欧陆仪表

3504温度仪表

1:高精度的温度仪表,LCD液晶显示屏,5位数值显示,通过快速设置配置简单,C/F单位切换。

2:50组程序500步,断电或停机,再次启动程序可以设置从断电处或起始点启动程序,也具有运行,暂停,跳步,停止,复位等功能。

3:标准的3组PID参数(可选8组PID参数),自带PID自整定功能。

4:数学/逻辑运算,计时器功能,报警功能,做数学及逻辑运算功能,比如传感器与红外传感器的自动/手动切换,高温炉逻辑控制功能,及相关报警策略与功能。

5:配方功能,不同产品可以调用不同的参数

6:客户自定义画面功能,显示当前值,设定值,输出%,程序运行状态及时间等,

7:支持各种通讯接口 Modbus, Ethernet, Profibus,Devicenet,可以与任意PLC或上位系统集成

8:OEM密码功能

9:多语言支持(英语,法语,德语,西班牙,意大利)

10:PC版的iTools图形组态软件,方便组态,监控,调试

11:UL/CE认证

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型,不掉渣,保温好。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

仪表控制精度

 +/- 0.1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1200 ℃(石英管)

额定温度

 1150 ℃(石英管)

升温速率

 ≤30 ℃/ Min (可根据要求修改)

推荐升温速率

≤15  ℃/ Min

热电偶型号

K型

加热段长度

100+100+100mm

四周表面温度

   ≤45℃

开盖安全保护系统

炉体上带有空气开关和保险丝 ,当电流超过空开的额定电流时,空开会自动跳开,有效的保护电炉。

质保期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当使用的炉管为石英管时,炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)







  1、 电阻丝





            电阻丝 原丝                                        电阻丝炉膛



(1)、表面温度高可达1420

(2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。

(3)、电阻均衡、温场均衡性好





      电阻丝 电阻均匀 、 发热量均衡

                   温场效果好



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、认证





7、法兰



铰链式法兰(选购)           可以接电阻真空计和KF25波纹管的法兰(选购)       水冷法兰(选购)
