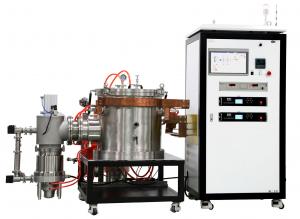

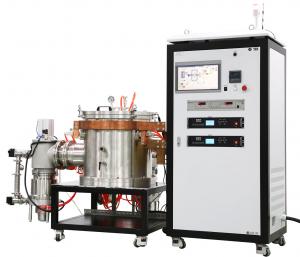

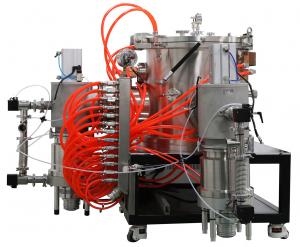

2100度真空钨丝炉
详细技术参数
VMF真空钨丝炉
|
型号 |
VWF-50-21 |
|||
最大功率 |
50KW |
||||
最高加热温度 |
2100度 |
||||
加热元件 |
高纯钨网 |
||||
炉膛 |
|||||
有效工作尺寸 |
Dia140×140mm |
||||
保温方式 |
钨、钼、不锈钢隔热屏 | ||||
控温模式 |
智能PID 500段程序控温 |
||||
远程系统(选配) |
1、通过手机微信小程序控制 2、可操作设备 3、可随时查看设备运行状态 4、可查看温度数据并生成报表或温度曲线 5、可查看报警信息 |
||||
腔体真空度(分子泵机组) |
< 6.67×10-4Pa (空炉、冷态) |
||||
工作真空度 |
< X10 -3Pa (空炉) |
||||
腔体充气压力 |
0.05MPa | ||||
升压率 |
<4Pa/小时 | ||||
断偶保护和显示 |
有 |
||||
过温保护 |
有 |
||||
过流保护 |
有 |
||||
欠压保护(水压) |
有 |
||||
控制精度 |
+/- 1 ℃(600度以上) |
||||
温度检测方式 |
钨套管钨铼热电偶 |
||||
最大升温速率 |
< 20度/Min |
||||
真空腔体内是否水冷 |
是 |
||||
冷水机(选配) |
20P |
||||
真空机组
|
机组输入电压 |
380V /220V |
|||
波纹管 |
KF40X1000 |
||||
真空挡板阀 |
KF40 |
||||
2台
|
分子泵型号 |
FF-200 |
|||
输入电压 |
220V |
||||
分子泵进气口法兰 |
DN200 |
||||
分子泵抽气速率L/S(对空气) |
1200 |
||||
分子泵极限压强(Pa) |
6×10-7 |
||||
冷却方式 |
水冷 |
||||
冷却水压(MPa) |
0.1-0.2 |
||||
冷却水温度 |
<25℃ |
||||
环境温度 |
0~40℃ |
||||
建议启动压强 |
<10pa |
||||

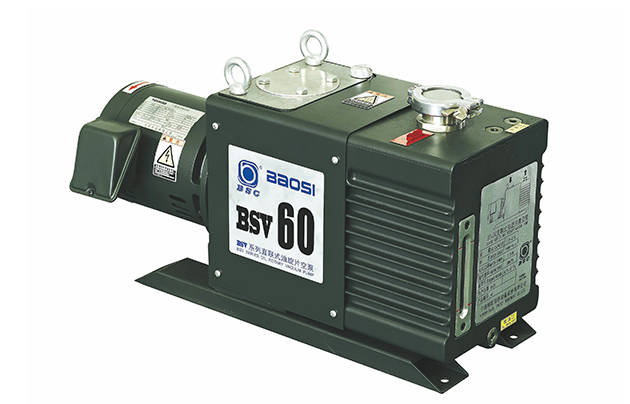

前级机械泵BSV60 2台
|
功率 |
1.8KW |
|||
电压 |
380V |
||||
转速 |
1450rpm |
||||
进气口径 |
KF25/KF40 |
||||
前机泵抽气速率(L/S) |
15 |
||||
极限压强 |
4X10 -2Pa |
||||

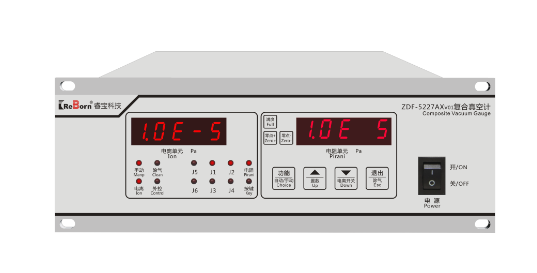

复合真空计 |
复合真空计型号 |
ZDF |
|||
电源 |
220V 55W |
||||
控制精度 |
± 1% |
||||
真空计测量范围 |
10-5 -10 5 Pa |
冷水机 | 型 号 | HZ-20A |
输入总功率 | 20.7KW | |
电源电压 | 三相380V 50/60Hz | |
制冷量 |
47558kcal/h |
|
水泵扬程 |
40M |
|
水箱容量 |
270L |
|
外形尺寸 |
2100×1000×2130mm |
|
重 量 |
860Kg |
安装条件 |

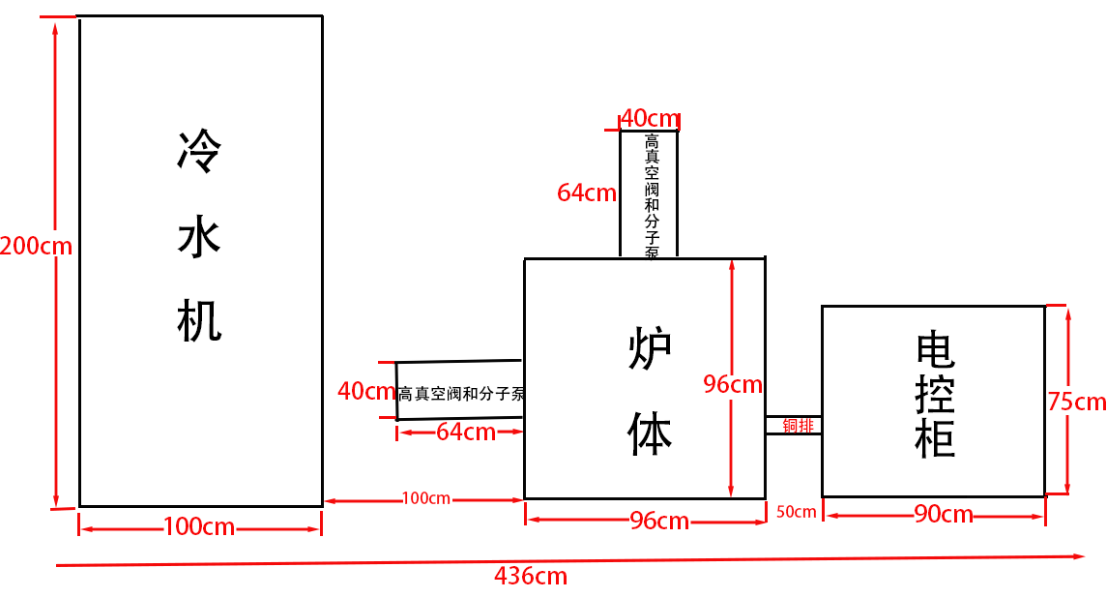

炉子用电三相380V,功率50KW, 空开120A 电缆线25平方 冷水机三相380V,功率20.7KW,空开50A ,电缆线10平方 水冷机最好用去离子水或矿泉水,水冷机前后左右空出80cm距离 炉子重760Kg 电控柜560Kg 分布图 |
一、设备特点及主要用途
1、基本原理与用途:在真空或气氛保护情况下对物料进行无污染热处理的设备,本设备为周期作业式,按照用户要求定制。
二、结构组成
炉体、炉盖、炉底、真空系统、控制系统、冷却系统、发热体及隔热屏等。
三、结构说明
1、炉体:为立式炉壳,其内、外层均为304不锈钢做成的圆筒,外层镜面抛光处理。内外筒与前后法兰焊成一个整体,炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等,各接口的材质均为不锈钢。
2、炉盖:由内外封头和法兰焊成,中间可通水冷却,炉盖开启装置。
3、炉底:由内外封头和法兰组成,中间通水冷却,下部设有充放气孔,固定在炉体下部,设有电极引出装置。

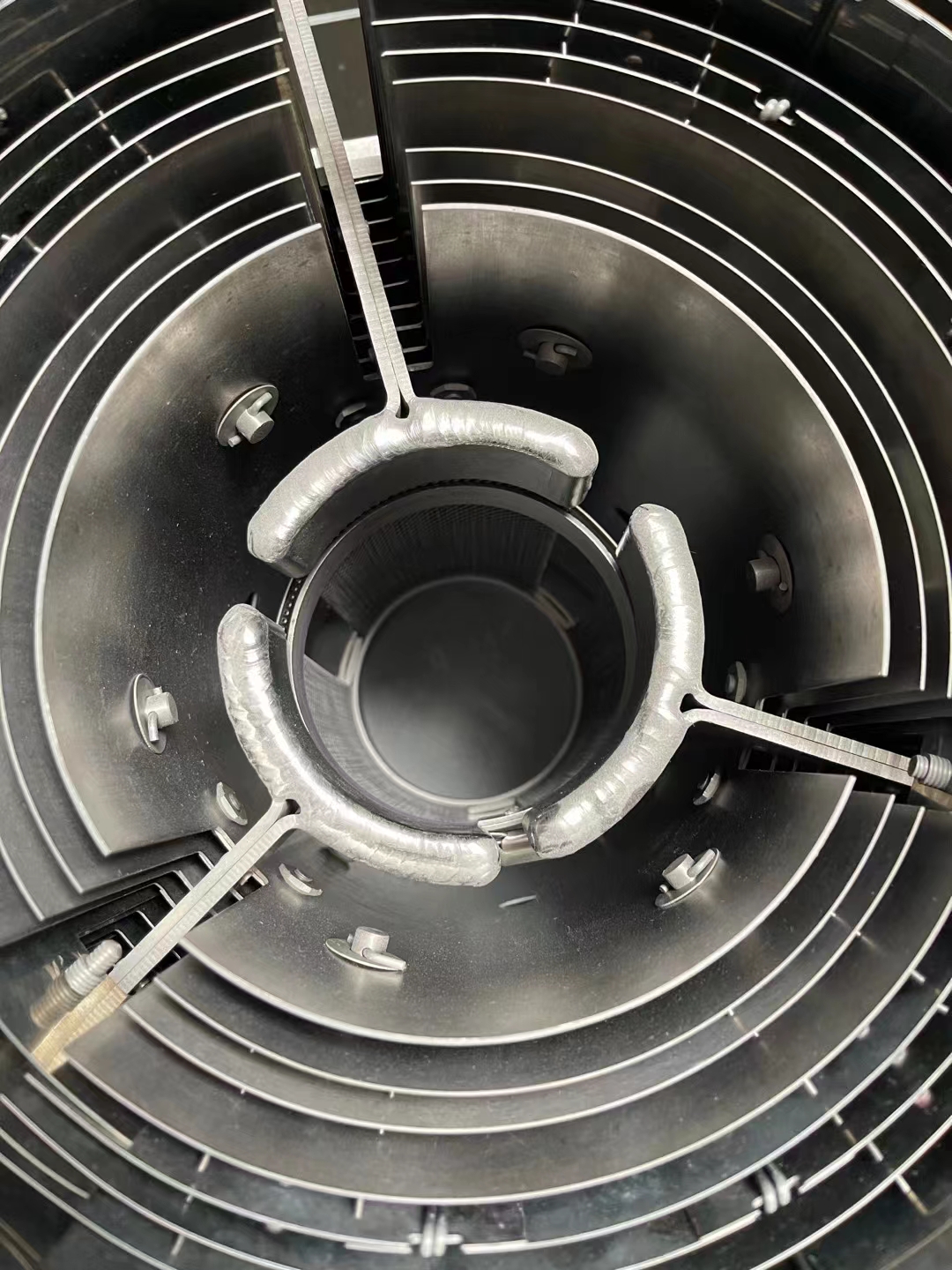

6、发热体及隔热屏:发热元件采用高纯钨制作成网状,有效增加辐射面积,保证温区的均匀性。隔热屏采用4层钨板,6层钼板,最外层采用不锈钢板支撑。
7、真空系统:
(1)主要由直联泵、分子泵,气动挡板阀、电磁截止阀、数显复合真空计、真空管路、放气阀、支架等组成;真空管道与泵之间采用金属波纹软管快速接头联接(减缓震动)。
(2)真空主抽泵直联泵(北仪优成)、分子泵(北京科仪)。
(3)气动挡板阀(川北科技)GDQ-200 1台 GDQ-J40 2台
(4)成都正华数显真空计1台。
(5)真空管路1套,由波纹管、三通管、真空泵、两个40的真空挡板阀、接口弯管等组成(波纹管内Φ40,三通管为40标准尺寸)。
8、控制系统:
采用英国欧陆仪表具有多项功能(3204)
1、5X16段程序控温,可以分成16组程序,如果分成5组程序,每条程序为20段,可以储存多组程序、使用时可以任意调出;
2、欧陆3204具有PID控制,温度能控制得很准确;
3、具有过温保护、过流保护和断偶时电炉加热电路自动切断等功能, ,(当电炉温度超过2120度或热电偶 烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有效的保护电炉);
4、仪表有华氏度(F)和摄氏度(C)可供选择;
5、带有485 通讯接口,具有自动停机功能。
6、仪表精度为0.2级、液晶显示屏、自定义画面。
10、水冷系统:炉体、上下端盖采用夹层水冷的结构形式,在进出水主管路上安装水压继电器及压力表,同时与控制柜连接,异常状态时报警。能够定性的观察各分水路的水流大小。整个水冷系统确保各分路回水温度不高于40℃(进水温度20℃)。水冷系统主进直径50mm、回水管直径50mm(进水压力0.4MPa)。
四、设备安装要求
1、电力:380V,三相五线制,20KW,50Hz
2、冷却水:10P
品名 | 单位 | 数量 |
炉体 | 台 | 1 |
钨发热体 | 套 | 1 |
高真空阀门 | 套 | 2 |
气动阀门 | 套 | 4 |
分子泵 | 台 | 2 |
机械泵 | 台 | 2 |
复合真空计 | 台 | 2 |
欧陆表 | 台 | 1 |
水 排 | 套 | 1 |
热电偶 | 支 | 1 |
触摸屏 | 台 | 1 |
变压器 | 台 | 1 |
波纹管 | 支 | 2 |
