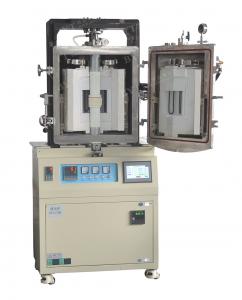

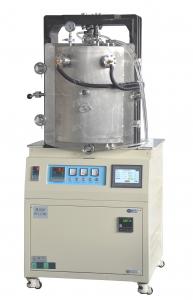

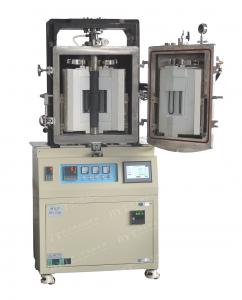

1700度热压炉
设备用途
真空热压炉是将真空/气氛/氧化环境、热压成型、高温烧结结合在一起设备,适用于粉末冶金、功能陶瓷等新材料的高温热成型。如应用于透明陶瓷、工业陶瓷等金属以及由难容金属组成的合金材料的真空烧结以及陶瓷材料碳化硅和氮化硅的高温烧结,也可用于粉末和压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的冶金结合以提高其强度。
详细技术参数
型号 |
RYL1700 |
功率 |
7 KW |
优点 |
1、炉体采用双层不锈钢结构,通水冷,炉体表面温度低;不锈钢表面精密抛光,美观大方。 2、炉体采用侧开门结构,取放物料方便。 3、设备的上压头是固定的,有助于压出形状规整的物料。 4、压头采用伺缸传送,精度高,可达到±1Kg 5、设备带有7寸触摸屏,所有操作可在触摸屏中实现,方便快捷 6、触摸屏中内置本公司自主研发的PLC程序,该程序中嵌入压力计算公式,用户只需输入模 具压头直径,程序自动计算出物料受到的压力和压强。 7、设备带有超温保护,超压保护、欠水保护等,充分保护设备的安全。 8、占地空间小 |
加热区尺寸(mm) |
Φ150×160(mm) |
工作区尺寸(mm) |
Φ120×80(mm) |
外形尺寸 |
900*900*1800 (LXWXH) |
电源电压 |
单相220V |
加热元件 |
硅钼棒 |
控制系统 |
全自动化程序控制 ,控制系统软件由我公司自行研发 ,人机界面操作系统,画面友好,操作加单,响应速度快,可对炉内工况进行实时监控,系统稳定可靠。 |
控温方式 |
采用宇电程序控温仪表(标配) 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1700度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。 3、带有485 通讯接口(选购软件时标配) 4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能 (更换进口仪表,需要另外付费,选购) |
炉膛材料 |
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型。 |
控制精度 |
±1 ℃ |
触发器 |
移相触发 |
电器 |
浙江正泰 |
可控硅 |
106/16E 德国西门康 |
最高温度 |
1700 ℃ |
额定温度 |
1600 ℃ |
升温速率 |
≤20 ℃/ Min (可根据要求修改) |
推荐升温速率 |
≤10 ℃/ Min |
热电偶型号 |
B型 |
加热段长度 |
160mm |
真空系统 |
FX16真空泵 ZDR-1电阻真空计 1、采用FX系统真空泵,可将腔体内压力抽至<100Pa 6、ZDR-1电阻真空计,测量范围0.1Pa~1*105Pa。 |
模具
|
1、真空环境和气氛保护下用高纯石墨模具,最大工作压强50MPa 2、氧化环境下用高纯刚玉模具,最大工作压强50MPa 3、请认真设计高温模具的尺寸,选择正确的压力。 |
压力控制系统 |
采用电动输入方式。在触摸屏上设置压力和转速,触摸屏控制电机带动丝杆转动,丝杆上配有压力传感器,达到压力后,电机会自动停止转动。仪表可设定自动调节压力,并能实现稳压、保压。 |
保压时间 |
按需设置 |
压头行程 |
100mm |
压头尺寸 |
80mm |
加压压力精度 |
±1Kg |
最大压力 |
5T |
水冷机 |
冷却水额定压力:0.1~0.2 MPa |
认证 |
|
四周表面温度 |
≤45℃ |
安全保护系统 |
炉体上带有空气开关和保险丝 ,当电流超过空开的额定电流时,空开会自动跳开,有效的保护电炉。 |
开关保护系统 |
|
注意事项 |
1、该炉第一次使用时请烘炉,经多次烘炉直到把炉膛内水分烤干,方可正常使用,长期不用,再次使用时也要烘烤。 2、烘烤时,炉子内壁有水珠,是正常现象,断电后,用抹布擦干净即可。 3、该炉长期不用时,请抽真空后放置,防止炉膛吸收空气中的水分。 4、烘炉时切记不要使用石墨压头和模具,本公司配备了烘炉专用的压头 |
本设备的结构设计先进合理,炉体采用全不锈钢制作,表面拉丝处理,美观大气,电器元件采用国内外知名品牌,全自动化程序控制 ,控制系统软件由我公司自行研发 ,人机界面操作系统,画面友好,操作加单,响应速度快,可对炉内工况进行实时监控,系统稳定可靠。
本设备广泛应用于大专院校、科研单位及生产企业在真空、保护气氛条件下或空气下(压头和模具需要换成刚玉的)对材料进行热压烧结处理。立式结构,适用于材料在真空、惰性气氛下、高温条件下进行退火、钎焊、烧结、除气处理。是材料实验室的理想设备。
设备主要结构介绍
真空热压炉是由炉体、炉门、加热与保温及测温系统、真空系统、充气系统、水冷系统、控制系统、加压系统组成。
炉体:双层304不锈钢水冷结构,精密抛光,美观大方。
真空系统:由机械泵、充气阀、放气阀、真空阀,真空压力表、波纹管、真空管路和支架等组成。
充气系统:由各种管道和阀门组成,可选配防爆系统,当炉内压力高于安全值时会自动放气。充气管道上装有针阀,可选配流量计,控制充气量,用于烧结工艺所需充氩气,氮气的气氛要求。
控制系统:由可编程控制器PLC、控温表、真空计、电流表、电压表、空开、交流接触器、继电器、可控硅、按钮、指示灯等组成,以实现供电、控制、记录、监视、报警保护功能。
加压系统:由称重传感器、压力变送器等组成,可通过炉体上安装的触摸屏调节压力,并能实现稳压和保压。
软件控制系统(选购):该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。
密封系统:该炉炉门O型圈挤压密封、撤卸方便、可重复撤卸,气密性好。
真空系统(选购): 可配FX32真空泵
炉膛材料:采用日本成型技术炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。
加热元件: 采用国内一流厂家生产的硅钼棒 使用时间长,温场均衡。
漏电保护功能:该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性。
热压炉的特点:
描述 |
数量 |
图片 |
RYL1700 真空热压炉 |
1 台 |
|
石墨模具 |
1套 |
|
刚玉模具 |
1套 |
|
高温手套 |
1 双 |
|
B型热电偶 | 1个 | |
COM转USB接口 (选软件控制系统时标配) |
1 个 |
|
说明书 |
1 份 |
|
软件 (选软件控制系统时标配) |
1 个 |
|
