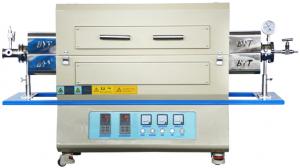

1500度双温区管式炉

  • DSC_05891 副本.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

详细技术参数

型号

TL1500-1500-I

TL1500-1500-II

功率

6KW

6KW

外形尺寸

1300×690×720(mm)

1300×690×720(mm)

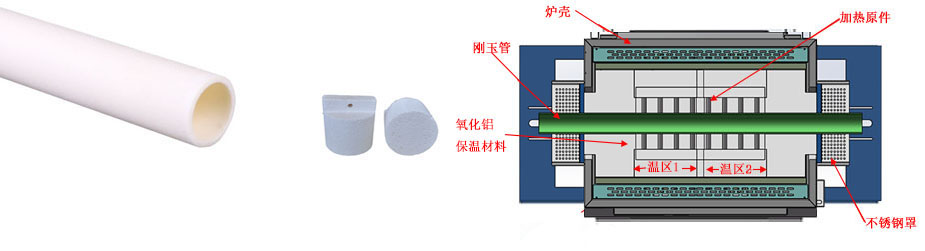

炉管

高纯刚玉管:60/80*1000mm(管径可选)

两边各放置两个炉塞,炉塞可以阻挡炉管中心的热辐射,必须在加热前放置在炉膛的正确位置

电源电压

380V

相数

三相

加热元件

第一温区   硅碳棒           第二温区:硅碳棒

控制方式

采用宇电程序控温仪表(标配)

1、50段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,(当电炉温度超过1500度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表(日本岛电)               欧陆仪表                          触摸屏仪表

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。



进口炉膛                                                国产炉膛

控制精度

+/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

第一、二温区最高温度

1500 ℃

第一、二温区额定温度

1400 ℃

升温速率

≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10 ℃/ Min

热电偶型号

第一温区 S型         第二温区 S型

第一、二温区加热段长度

190+190mm

第一、二温区恒温段长度

250-270mm

温场曲线

https://oss.njbytyq.com/Uploads/double wenqu1.jpg

温度校准(选配)

定期对管式炉进行温度校准,可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具,辅助您完成这项工作,完整的校准套件包括标准热电偶,温度校准仪,补偿导线



真空度



    1、单级泵 TW-1.5A                 2、 双级泵 2XZ-2                 3、 VS-0.1真空系统





   4、 VS高真空系统                 5、 恒压泵         6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)



7、您可在本公司选购一个冷的真空阱,以避免对真空泵造成污染、

    冷阱

阀门和法兰





认证



四周表面温度

≤45℃

供气系统

(选购)

                                                                1、鼓泡器                       2、质量流量计供气系统                3、液态蒸发器

管式炉安装操作说明(点击进入)

钢瓶减压阀的规格选择注意事项、管式炉安装操作说明(点击进入)

保修期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,炉管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。



注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当使用的炉管为刚玉管时,炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)

6.不要在氧化铝管中使用石墨坩埚







1、加热元件



(1)、硅碳棒的热端粗度d为14mm、一般厂家采用的12MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、冷端长度为135mm, 热端长度为140mm, 冷端长炉顶温度低。

(3)、硅碳棒表面氧化非晶膜致密,能够比较好的保护碳棒。





2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接(选购)

该炉配可有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





      进口炉膛                            VS                      国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。

4、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

5、炉膛表面光洁、不易掉粉。



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、多款可供选择的各种法兰 (直径从25到250mm)



铰链式法兰(选购)       可以接电阻真空计和KF25波纹管的法兰(选购)    水冷法兰(选购)





7、认证





标准配件

描述

数量


管式炉

1 台



刚玉管

1根

不锈钢法兰

1套

不锈钢炉钩

1 根

氧化铝炉塞

4个

高温手套

1 付

氧化铝坩埚

1个

S型热电偶       2个

COM转USB接口(选购)

1 套

说明书

1 份

软件(选配)

1 份







供气系统

质子流量计供气系统

浮子流量计供气系统





抽气系统





真空泵

2XZ-2



TW-1.5A

FX-16

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25
