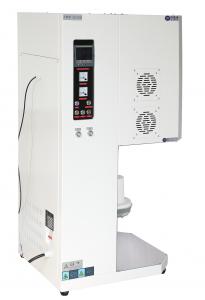

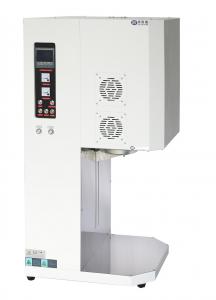

1800度升降炉
SJF1800-Mini-I SJF1800-Mini-II |
||||||||
功率 |
5.5KW 7.5KW |
|||||||
炉膛尺寸(DXWXH) |
Dia150X200mm Dia200X200mm |
|||||||
外形尺寸 (DXWXH) |
700X800X1200 800X900X1200 |
|||||||
电源电压 |
220V 380V |
|||||||
相数 |
单相 |
|||||||
加热元件 |
||||||||
控制方式 |
3504温度仪表(英国欧陆Eurotherm), 1:高精度的温度仪表,LCD液晶显示屏,5位数值显示,通过快速设置配置简单,C/F单位切换。 2:50组程序500步,断电或停机,再次启动程序可以设置从断电处或起始点启动程序,也具有运行,暂停,跳步,停止,复位等功能。 3:标准的3组PID参数(可选8组PID参数),自带PID自整定功能。 4:数学/逻辑运算,计时器功能,报警功能,做数学及逻辑运算功能,比如传感器与红外传感器的自动/手动切换,高温炉逻辑控制功能,及相关报警策略与功能。 5:配方功能,不同产品可以调用不同的参数 6:客户自定义画面功能,显示当前值,设定值,输出%,程序运行状态及时间等, 7:支持各种通讯接口 Modbus, Ethernet, Profibus,Devicenet,可以与任意PLC或上位系统集成 8:OEM密码功能 9:多语言支持(英语,法语,德语,西班牙,意大利) 10:PC版的iTools图形组态软件,方便组态,监控,调试 |
|||||||
升温速率 |
≤20 ℃/ Min |
|||||||
推荐升温速率 |
10℃/ Min |
|||||||
炉膛材料 |
阿尔塞1900型进口纤维炉膛 |
|||||||
控制精度 |
+/- 1 ℃ |
|||||||
最高温度 |
1800 ℃ |
|||||||
额定温度 |
1750 ℃ |
|||||||
四周表面温度 |
≤45 ℃ |
|||||||
热电偶型号 |
PtRh40-PtRh20,美国进口丝,0.5mm标准丝。 最高温度能够测到1870℃,在1800度时不会漂移。 比B型热电偶优越(B型热电偶测温范围是0-1800,到1800度时会偏移很大) |
|||||||
触发器 |
移相触发(带软启动和限流功能) 限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。 软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长。 |
|||||||
电器 |
浙江正泰 |
|||||||
可控硅 |
106/16E 德国西门康 |
|||||||
行程开关 | 当升降杆到最高或最低点时,行程开关会给升降杆自动断电,从而不会过升或过降 | |||||||
升降系统 | 采用步进电机控制物料台的升降 | |||||||
升降速率 | 升降速率可以自动调节 | |||||||
物料台 | 采用铝合金材质 | |||||||
认证 | ||||||||
保修期 |
一年保修,终身技术支持 特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修范围内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
|||||||
注意事项 |
1、为了安全,请把炉子放在通风处。 2、应该把样品放在坩埚中,不要把样品直接放在腔体。 3、在使用过程中,炉膛表面可能出现细小裂纹,这是正常情况 |
1、加热元件: 瑞典Kanthal 1900型 Super 硅钼棒
(1)、加热元件的规格为: Dia6X140X210X30
详情请查看瑞典Kanthal网站:www.kanthal.com
2、安装有空气开关和漏电保护器:
当电路过流或漏电时,空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出
4、炉膛
进口炉膛 VS 国产炉膛
1、日本进口1900型真空吸滤成型的高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、纤维密度为700KG/立方米
4、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强
5、可以在1750℃长时间使用
6、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。
5、可选UL认证电气板 (全部通过UL认证的进口电器)
6、触发器
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发(带软启动和限流功能)
2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。
3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长
4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。
7、UL认证变压器
8、认证
配置 |
数量 |
图片 |
SJF1800炉体 |
1 台 |
|
热电偶 |
1 个 |
|
刚玉坩埚 |
1个 |
|
坩埚钳 |
1 把 |
|
氧化铝垫砖 |
1 块 |
|
高温手套 |
1 双 |
|
数据线操作指南软件等 |
1 套 |
|
