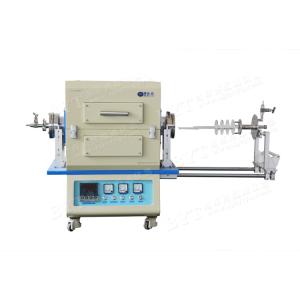

1200度快速升温管式炉

  • DSC_2094.jpg
  • DSC_2108.jpg
  • DSC_2112.jpg
  • DSC_2118.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

型号

RTP1200

功率

12KW

炉管

石英管:100*580mm

两边各放置一个炉塞,炉塞可以阻挡炉管中心的热辐射,必须在加热前放置在炉膛的正确位置

外形尺寸(LXWXH)

1000X500X750(mm)

电源电压

380V

相数

三相

加热元件

12根碘钨灯管

控温方式

英国欧陆Eurotherm



使用进口仪表使得温度反应更快、控温更加灵敏。

3504温度仪表

1:高精度的温度仪表,LCD液晶显示屏,5位数值显示,通过快速设置配置简单,C/F单位切换。

2:50组程序500步,断电或停机,再次启动程序可以设置从断电处或起始点启动程序,也具有运行,暂停,跳步,停止,复位等功能。

3:标准的3组PID参数(可选8组PID参数),自带PID自整定功能。

4:数学/逻辑运算,计时器功能,报警功能,做数学及逻辑运算功能,比如传感器与红外传感器的自动/手动切换,高温炉逻辑控制功能,及相关报警策略与功能。

5:配方功能,不同产品可以调用不同的参数

6:客户自定义画面功能,显示当前值,设定值,输出%,程序运行状态及时间等,

7:支持各种通讯接口 Modbus, Ethernet, Profibus,Devicenet,可以与任意PLC或上位系统集成

8:OEM密码功能

9:多语言支持(英语,法语,德语,西班牙,意大利)

10:PC版的iTools图形组态软件,方便组态,监控,调试

11:UL/CE认证





          欧陆仪表

炉膛材料

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

≤1000℃

加热段长度

240mm

升温速率

≤50℃/ S(可根据要求修改)

热电偶型号

K型

四周表面温度

≤45℃

开盖保护系统

当炉盖打开时继电器会自动切断主电源,有效地保证使用者的安全。

真空系统

(选购)



    1、单级泵 TW-1.5A                 2、 双级泵 2XZ-2                 3、 VS-0.1真空系统





   4、 VS高真空系统                     5、 恒压泵             6、英国PCG550(INFICON)电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)。

4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵(该系统可以把管内压力控制在-100.0KPa~100.0KPa)。

6、英国(INFICON)电容真空计(测量范围3.8x10-5 -1125 Torr、可检测各种气体,包括混合气体,测量精确、重复性好、可选防腐类型PCG554)



法兰和阀门

供气系统

(选购)



          1、鼓泡器                   2、质量流量计供气系统                   3、液态蒸发器

保修期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)

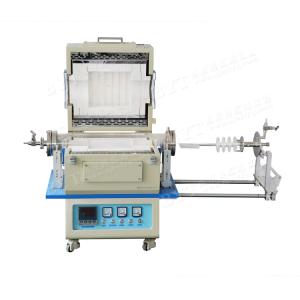

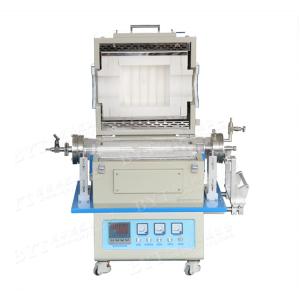

该炉为对开式,炉体采用双层壳体结构,炉膛采用日本技术氧化铝多晶体纤维材料,由于最大升温速率可达到50℃/s,可以对基片薄膜进行快速退货处理,炉内装有行程开关,当炉盖打开时会自动切断电源。

1、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



2、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





3、炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。





4、可选UL认证电气板 (全部通过UL认证的进口电器)





5、认证





6、底脚





描叙

数量


RTP1200管式炉

1 台



石英管

1根



不锈钢法兰

1 套

不锈钢炉钩

1根

炉塞

1 对

高温手套

1 付

COM转USB接口(选配)

1 套

说明书

1 份

软件(选配)

1 份
