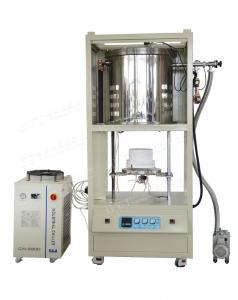

1700度真空气氛正压升降炉
型号 |
VSF1700 |
功率 |
10KW |
炉膛尺寸(DXWXH) |
Dia250X250mm |
外形尺寸(DXWXH) |
1000X1000X2000 |
净重 |
590 |
电源电压 |
380V |
相数 |
单 相 |
加热元件 |
1800型 硅钼棒 |
控制方式 |
采用宇电程序控温仪表(标配) 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。 3、带有485 通讯接口(选购软件时标配) 4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能 (更换进口仪表,需要另外付费,选购) |
升温速率 |
≤20 ℃/ Min |
推荐升温速率 |
10℃/ Min |
冷态下真空度 | 10Pa |
正压 | 0.2MPa |
控制精度 |
+/- 1 ℃ |
最高温度 |
1700 ℃ |
额定温度 |
1600 ℃ |
真空下额定温度 | 1500 ℃ |
四周表面温度 |
≤35 ℃ |
热电偶型号 |
B |
触发器 |
移相触发(带软启动和限流功能) 限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。 软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长 |
电器 |
浙江正泰 |
可控硅 |
106/16E 德国西门康 |
安全保护系统 |
该炉炉门上安装有行程开关,降下炉门时,电源会自动切断,防止碰到加热元件而出现触电危险 |
认证 |
|
行程开关 |
当升降杆到最高或最低点时,行程开关会给升降杆自动断电,从而不会过升或过降 |
升降系统 |
采用自动升降不锈钢电动推杆,按下升或降按钮后,物料会随升降托盘自由升降 |
丝杆减速电机功率 |
750W |
丝杆升降速率 |
大约420mm/ Min |
气 氛 |
VF1700在各种气氛下最高使用温度 |
NO2,CO2,O2,Air |
1700℃ |
He,Ar,Ne |
1650℃ |
SO2 |
1600℃ |
CO,N2 |
1500℃ |
真空 | 1500℃ |
湿H2 |
1400℃ |
干H2 |
1350℃ |
这款真空气氛正压升降炉以1800型硅钼棒为加热元件,真空可抽到10Pa,正压可到0.2MPa,采用304不锈钢双层水冷壳体和宇电50段程序控温系统,移相触发、可控硅控制,炉膛采用日本进口1800型氧化铝多晶体纤维材料,能快速升降温,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,拿取物料方便,不需要坩埚钳伸到炉膛里面,适合于高温取料退火、高温真空烧结等,是高校、科研院所、工矿企业做粉末烧结、陶瓷烧结、玻璃熔炼、高温实验、质量检测用的理想产品。
1、加热元件
(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。
(2)、采用的是热弯技术,电阻均匀,使用寿命长
(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。
(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。
2、安装有空气开关和漏电保护器:
当电路过流或漏电时,空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出
4、炉膛
进口炉膛 VS 国产炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强
5、可选UL认证电气板 (全部通过UL认证的进口电器)
6、触发器
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发(带软启动和限流功能)
2、限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在170A以内,有限的保护了设备。非限流触发器,如果升温速率设置错误或者过快、低温时电流非常大,设备会跳闸或烧坏。
3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长
4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。
7、UL认证变压器
8、认证
密封系统: 该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸、气 密性好、可保证8小时压力表指针不偏转。
该炉采用的是三层壳体结构,密封层里还有一层内胆,抽真空时不会挤压到炉膛。
供气系统: 该炉配有浮子流量计,客户可通过浮子流量计或质子流量计控制气体的流速(质子流量计为选购)。
气氛升降炉优点: 1、可以炉膛四面布棒,温场更加均衡。
2、 拿取物料方便,特别是在高温下需要拿取物料,等物料降出炉膛后用户再从托盘上取,这样就不会有炉膛辐射热,避免把人烫伤。
3、托盘四周有四杆支撑,物料在托盘上非常平稳。
4、炉门口在炉子的低部,这里的温度最低,有利于密封圈的密封和延长密封圈的寿命。
(选配)防爆系统: 防爆系统是有电磁阀、微电脑、压力显示和变送器、24V电源、交流接触器等组成。炉内的压力通过压力显示和变送器转变为电信号传递给微电脑,微电脑通过与设定的值进行比较,然后给出信号控制交流接触器,从而控制电磁阀的通断。当炉内压力大于我们设定的允许压力时,电磁阀马上开启,起到一个防爆作用,电磁阀上我们安装了出气管,用户可以接上管子把气体排往户外
该防爆系统有很多优点:
(1)、具有重复使用性:压力大于设定值时电磁阀打开,压力低于设定值时电磁阀关闭,不像机械式的防暴器,爆掉一次就无法使用。
(2)、设定值可调:用户可以根据需要通过微电脑调节电磁阀的开启压力
(3)、防爆点非常灵敏:由于采用的是微电脑和电信号,压力一到防爆点马上起爆.
(4)、防爆系统安全:起爆时没有任何碎片飞出。(如果采用机械式的可能有玻璃片飞出)
(5)、防爆系统稳定性好:由于采用的是微电脑和电磁阀,到我们的设置点一定会起爆,用户并可以试验,不像机械式无法试验,到防爆点是否会打开也有很多的不确定性。
