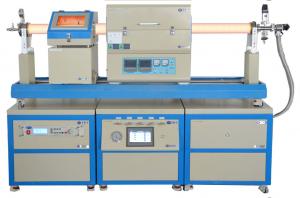

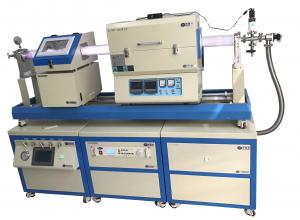

1200度滑竿式双温区PECVD系统

  • 20211021-1.jpg
  • 20211118-5.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

主要技术参数



TL1200-1200滑动管式炉















型号

TL1200-1200-H-PECVD-I

TL1200-1200-H-PECVD-II

TL1200-1200-H-PECVD-III

 功率

3KW

3KW

4KW

  炉管尺寸

Dia60(OD)X1800mm

Dia80(OD)X1800mm

Dia 100(OD) X1800mm

外形尺寸(LXDXH)

2100X700X1500

2100X700X1500

2100X700X1500

电源电压

220V

滑轨材质 304不锈钢
滑动方式 不锈钢滚动轴承

相数

单相

加热元件

  电阻丝(可选购 进口瑞典Canthal  A1 电阻丝      点击进入资料下载

控制方式



采用宇电程序控温仪表(标配)

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1200度或热电偶烧断时,

主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表                          欧陆仪表                   触摸屏仪表

(日本岛电)



控温模式

智能PID

断偶保护和显示

过温保护

过流保护

控制精度

+/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

温区一:1200 ℃                                         温区二:1200 ℃

额定温度

温区一:1100 ℃                                         温区二:1100 ℃

升温速率

≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10℃/ Min

热电偶型号

温区一:K  型                                              温区二:K 型

加热段长度

温区一:220mm                                          温区二:220 mm

电器认证

四周表面温度

≤45℃

阀门和法兰



     射频电源

(等离子体发生器)



功率输出范围

  0-500W

最大反射功率

 200W

工作频率

射频:13.56MHZ±0.005%

功率稳定度

 +/-0.1%

谐波分量

≤-50dbc

射频区域宽度

0-600mm 可调

匹配方式

 自动

 冷却方式

 分冷

 噪声

 <50dB

射频接口

 50Ω   N-type

输入电源

 208-240V  50/60HZ



GX供气系统主要参数



流量控制和检测采用



 D07-7C

质量流量计



标准量程

采用质子流量控制器       5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM  (你可以任意选择量程和所通气体的类型)

最大工作压力

3MP

准确度

 ±1.5%

气压降

<0.01mpa< p="">

重复精度

±0.2% F.S

路数

   1 、2、3、4、5、6、7、8 路(可任意选择几路)

接头类型

 双卡套不锈钢接头

系统工作压力范围

0.1~0.5 MPa

工作温度

 5-45℃

压力真空表表

-0.1~0.15MPa    0.01MPa/格

静态混气室

 Dia50 X 400MM

接口

 Dia6   1/4”

VS-0.1抽气系统







电源

  220V

尺寸

 600X600X600

波纹管

 KF25X1000mm

用该系统抽炉管真空度可达

 10 -1Pa

真空挡板阀

 KF25



VRD-8真空泵

型号

VRD-8

  极限分压强

5X10-2 Pa

   进排气接口

 KF25

    电机转速

1440RPM

抽气速率

 2.2L/S

    电机功率

0.4KW

Perfeer ACP15无油多级罗茨泵



 (方案 二)

型号 ACP15
电源 AC100~240V    50/60HZ
功率 450W
抽、排气接口 KF25
重量 25KG
最大氦气漏率 5 · 10-8 Pa m3/s
极限真空度 0.02 Torr
抽气速率 14  m3/h

电阻真空计

   型号

ZDR-1

   功率

25W

  真空度测量范围

0.1-10 Pa

   电阻硅

ZJ-52T











瑞典(INFICON)皮拉尼陶瓷电容真空计(选购)













型号

PCG554

  输入电压

 24V  1A DC(配有220V变压器)

真空计接口

KF16

数字显示

数字显示(屏幕尺寸为20x14mm),其数据显示单位为torr

产品尺寸

46mm×28mm×126mm ( L x W x H)

重量

5 lbs

检测气体

可检测各种气体,包括混合气体,测量精确、重复性好。

是否防腐

防腐

响应时间

≤30ms

测量范围

3.8x10-5 -1125 Torr.

分子泵机组(选购)

机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

机箱尺寸

600X600X600

分子泵

(方案一)



 分子泵型号

  FJ620

  输入电压

 380V

  分子泵进气口法兰

  DN160

分子泵抽气速率L/S(对空气)

  600

分子泵极限压强(Pa)

6×10-7

冷却方式

 水冷

冷却水压(MPa)

 0.1-0.2

冷却水温度

<25℃< p="">

环境温度

0~40℃

建议启东压强

<100pa< p="">

前机真空泵RVP-6

(方案一)





功率

0.75KW

电压

380V

转速

1450rpm

进气口径

 KF25/KF40

前机泵抽气速率(L/S)

6

极限压强

4X10 -2Pa





德国Pfeiffer真空泵(方案二)



电压

220V

功率

110W

抽气接口

KF40

重量

150KG

前机泵抽速

0.9m 3/ h

抽气速率(N2)

33L/S



复合真空计

复合真空计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 真空计测量范围

10-5 -10 Pa

 保修期

一年保修,终身技术支持

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa

3.当使用的炉管为刚玉管时,炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击

5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)

6.不要在氧化铝管中使用石墨坩埚

7.MoSi2加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件

 TL1200-1200 滑竿式双温区PECVD系统,由TL1200-1200滑竿式双温区真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统组成。



 主要特点:



      1、通过射频电源把石英真空室内的气体变为离子态。



      2、PECVD比普通CVD进行化学气相沉积所需的温度更低



      3、可以通过射频电源的频率来控制所沉积薄膜的应力大小



      4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高。



      5、广泛应用于:各种薄膜的生长,如:SiOx, SiNx, SiOxNy 和无定型硅(a-Si:H) 等。



         这款TL1200-1200 滑竿式双温区PECVD系统是一款能够快速加热、冷却双温区PECVD系统,是在双温区PECVD系统上安装一对滑轨,可用手动滑动系统。加热和冷却速率最大可达100°C/min。为取得最快加热,可以预先加热炉子到设定的温度,然后移动炉子到样品位置。为获得最快冷却,可在样品加热后移动炉子到另一端。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速加热、冷却的双温区PECVD系统。





1、瑞典Kanthal A1 电阻丝





        Kanthal A1 原丝                                 国产电阻丝炉膛                           VS                       进口电阻丝炉膛



(1)、表面温度高可达1420

(2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。

(3)、Kanthal电阻丝资料下载

(4)、Kanthal电阻丝网站:www.kanthal.com

(5)、电阻均衡、温场均衡性好







大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝                     Kanthal  A1 电阻丝 电阻均匀 、 发热量均衡

有时候电阻不均衡、一部分发热量大一部分发热量小                                         温场效果好



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛



1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热,温场更加均衡



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、认证





7、法兰



铰链式法兰(选购)           可以接电阻真空计和KF25波纹管的法兰(选购)                 水冷法兰(选购)







TL1200-1200双温区滑动式PECVD系统标配

描叙

数量


TL1200-1200滑动式管式炉

1 套

石英管

1根

不锈钢法兰

1 套



不锈钢炉钩

1 个

氧化铝炉塞

3个

高温手套

1 双

氧化铝坩埚

1个

K型热电偶 1个

485转换接口和软件(选配)

1 套

说明书

1本



法兰支撑架

1 份



      供气系统

  1台
           VS-0.1抽气系统 1台
射频电源 1台



卡套 4个
波纹管 1支
真空挡板阀 1个
钢瓶接头(N代表路数) N个
阀门接头 2个
聚四氟乙烯管(N代表路数) NX5
