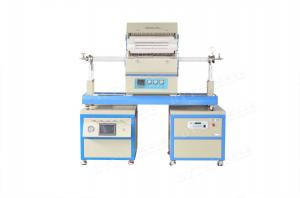

1200度单温区滑竿式CVD系统
主要技术参数
TL1200滑动管式炉
|
型号 |
TL1200-H-C--I |
TL1200-H-C--II |
TL1200-H-C--III |
TL1200-H-C--IV |
|
功率 |
2.5KW |
3.5KW |
3.5KW |
5 KW | ||
炉管尺寸 |
Dia60(OD)X1500mm |
Dia80(OD)X1500mm |
Dia100(OD)X1500mm |
Dia120(OD)X1500mm |
||
外形尺(LXDXH) |
1800X700X1500 |
1800X700X1500 |
1800X700X1500 |
1800X700X1600 |
||
电源电压 |
220V |
|||||
相数 |
单相 |
|||||
加热元件 |
电阻丝 |
|||||
控制方式
|
采用宇电程序控温仪表(标配) 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1200度或热电偶烧断时, 主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。 3、带有485 通讯接口(选购软件时标配) 4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能 (更换进口仪表,需要另外付费,选购) |
|||||
控温模式 |
智能PID |
|||||
断偶保护和显示 |
有 |
|||||
过温保护 |
有 |
|||||
过流保护 |
有 |
|||||
控制精度 |
+/- 1 ℃ |
|||||
触发器 |
移相触发 |
|||||
电器 |
浙江正泰 |
|||||
可控硅 |
106/16E 德国西门康 |
|||||
最高温度 |
1200 ℃ |
|||||
额定温度 |
1150 ℃ |
|||||
升温速率 |
≤30 ℃/ Min (可根据要求修改) |
|||||
推荐升温速率 |
≤15℃/ Min |
|||||
热电偶型号 |
K 型 |
|||||
加热段长度 |
440mm |
|||||
电器认证 |
||||||
四周表面温度 |
≤45℃ |
|||||
阀门和法兰
|
||||||
GX供气系统主要参数
|
流量控制和检测采用
D07-7C 质量流量计
|
标准量程 |
采用质子流量控制器 5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM (你可以任意选择量程和所通气体的类型) |
|||
最大工作压力 |
3MP |
|||||
准确度 |
±1.5% |
|||||
气压降 |
<0.01mpa< p=""> |
|||||
重复精度 |
±0.2% F.S |
|||||
路数 |
1 、2、3、4、5、6、7、8 路(可任意选择几路) |
|||||
接头类型 |
双卡套不锈钢接头 |
|||||
系统工作压力范围 |
0.1~0.5 MPa |
|||||
工作温度 |
5-45℃ |
|||||
压力真空表表 |
-0.1~0.15MPa 0.01MPa/格 |
|||||
静态混气室 |
Dia50 X 400MM |
|||||
接口 |
Dia6 1/4” |
|||||
VS-0.1抽气系统
|
电源 |
220V |
||||
尺寸 |
600X600X600 |
|||||
波纹管 |
KF25X1000mm |
|||||
用该系统抽炉管真空度可达 |
10 -1Pa |
|||||
真空挡板阀 |
KF25 |
|||||
VRD-8真空泵
|
型号 |
VRD-8 |
||||
极限分压强 |
5X10-2 Pa |
|||||
进排气接口 |
KF25 |
|||||
电机转速 |
1440RPM |
|||||
抽气速率 |
2.2L/S |
|||||
电机功率 |
0.4KW |
|||||
Perfeer ACP15 无油多级罗茨泵
(方案 二) |
型号 | ACP15 | ||||
电源 | AC100~240V 50/60HZ | |||||
功率 | 450W | |||||
抽、排气接口 | KF25 | |||||
重量 | 25KG | |||||
最大氦气漏率 | 5 · 10-8 Pa m3/s | |||||
极限真空度 | 0.02 Torr | |||||
抽气速率 | 14 m3/h | |||||
电阻真空计 |
型号 |
ZDR-1 |
||||
功率 |
25W |
|||||
真空度测量范围 |
0.1-10 5 Pa |
|||||
电阻硅 |
ZJ-52T |
|||||
瑞典(INFICON)皮拉尼陶瓷电容真空计 (选购)
|
型号 |
PCG554 |
||||
输入电压 |
24V 1A DC(配有220V变压器) |
|||||
真空计接口 |
KF16 |
|||||
数字显示 |
数字显示(屏幕尺寸为20x14mm),其数据显示单位为torr |
|||||
产品尺寸 |
46mm×28mm×126mm ( L x W x H) |
|||||
重量 |
5 lbs |
|||||
检测气体 |
可检测各种气体,包括混合气体,测量精确、重复性好。 |
|||||
是否防腐 |
防腐 |
|||||
响应时间 |
≤30ms |
|||||
测量范围 |
3.8x10-5 -1125 Torr. |
|||||
分子泵机组(选购) |
机组输入电压 |
380V /220V |
||||
波纹管 |
KF40X1000 |
|||||
真空挡板阀 |
KF40 |
|||||
机箱尺寸 |
600X600X600 |
|||||
分子泵
(方案一)
|
分子泵型号 |
FJ620 |
||||
输入电压 |
380V |
|||||
分子泵进气口法兰 |
DN160 |
|||||
分子泵抽气速率L/S(对空气) |
600 |
|||||
分子泵极限压强(Pa) |
6×10-7 |
|||||
冷却方式 |
水冷 |
|||||
冷却水压(MPa) |
0.1-0.2 |
|||||
冷却水温度 |
<25℃< p=""> |
|||||
环境温度 |
0~40℃ |
|||||
建议启东压强 |
<100pa< p=""> |
|||||
|
功率 |
0.75KW |
||||
电压 |
380V |
|||||
转速 |
1450rpm |
|||||
进气口径 |
KF25/KF40 |
|||||
前机泵抽气速率(L/S) |
6 |
|||||
极限压强 |
4X10 -2Pa |
|||||
|
电压 |
220V |
||||
功率 |
110W |
|||||
抽气接口 |
KF40 |
|||||
重量 |
150KG |
|||||
前机泵抽速 |
0.9m 3/ h |
|||||
抽气速率(N2) |
33L/S |
|||||
|
复合真空计型号 |
ZDF |
||||
电源 |
220V 55W |
|||||
控制精度 |
± 1% |
|||||
真空计测量范围 |
10-5 -10 5 Pa |
质保期
一年保修,终身技术支持
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa
3.当使用的炉管为刚玉管时,炉体温度高于1500℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击
5.对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开排气阀,以防意外发生(如炉 管破裂,法兰飞出等)
6.不要在氧化铝管中使用石墨坩埚
7.MoSi2加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件

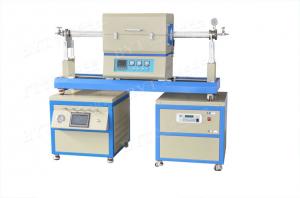

TL1200-H 4通道滑竿式CVD系统由 4路供气系统+TL1200滑动管式炉+抽气系统组成! 滑动式CVD系统是管式炉炉底安装一对滑轨,可用手滑动。可以达到快速升降温的目的,为取得最快加热速率,可以预先加热炉子到设定的温度,然后移动炉子到样品区。为获得最快冷却,可在样品加热后移动炉子到另一端。物料可以在真空或者惰性气体环境下的升温速率或降温速率达到100°C/s,是低成本快速热处理的理想炉子。
1、瑞典Kanthal A1 电阻丝
Kanthal A1 原丝 国产电阻丝炉膛 VS 进口电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。
(3)、Kanthal电阻丝资料下载
(4)、Kanthal电阻丝网站:www.kanthal.com
(5)、电阻均衡、温场均衡性好
大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝 Kanthal A1 电阻丝 电阻均匀 、 发热量均衡
有时候电阻不均衡、一部分发热量大一部分发热量小 温场效果好
2、安装有空气开关和漏电保护器:
当电路过流或漏电时,空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出
4、炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
4、采用4周加热,温场更加均衡
5、可选UL认证电气板 (全部通过UL认证的进口电器)
6、认证
7、底脚
