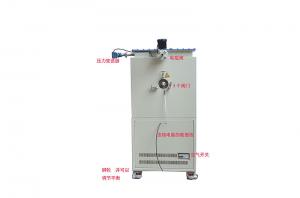

1700度气氛炉箱式气氛炉

  • 1403141863.jpg
  • 20231019-40.jpg
  • 技术参数
  • 详细描述
  • 视频展示
  • 标准配置
  • 选配件

详细技术参数

型号

GF17Q-I

GF17Q-II

GF17Q-III

GF17Q-IV

GF17Q-V

GF17Q-VI

功率

3 KW

5KW

7KW

9KW

13KW

24KW

炉膛尺寸(mm)

160X150X150

200X200X200

300X200X200

300X250X250

400X300X300

500X400X400

外形尺寸(mm)

600X700X1060

650X740X1110

650X840X1110

700X840X1160

750X960X1570

900X1100X1900

电源电压

220V单相

380V二相

380V二相

380V三相

加热元件

1800型硅钼棒

控制方式

采用宇电程序控温仪表

1、50段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

(更换进口仪表,需要另外付费,选购)



FP93控温仪表                               欧陆仪表                            触摸屏仪表

(日本岛电)

炉膛材料

 氧化铝多晶体纤维  日本进口炉膛材料

控制精度

 +/- 1 ℃

触发器

移相触发(带软启动和限流功能)

限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。

软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1700 ℃

额定温度

 1650 ℃

升温速率

 ≤20 ℃/ Min (可根据要求修改)

推荐升温速率

≤10 ℃/ Min

热电偶型号

  B型

真空泵(选配)





                                         VRD-16                                                       RV4

认证



四周表面温度

   ≤45℃



GF17Q 在各种气氛下最高使用温度:



气 氛

GF17Q在各种气氛下最高使用温度

NO2,CO2,O2,Air

1700℃

He,Ar,Ne

1650℃

SO2

1600℃

CO,N2

1500℃

湿H2

1400℃

干H2

1350℃















 1、加热元件





(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、采用的是热弯技术,电阻均匀,使用寿命长

(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。

(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。



2、安装有空气开关和漏电保护器:

当电路过流或漏电时,空开会自动断开。



3、可以与电脑连接

该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出





4、炉膛





      进口炉膛              VS            国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。

4、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

5、炉膛表面光洁、不易掉粉。



5、可选UL认证电气板 (全部通过UL认证的进口电器)





6、触发器

    VS

    软启动限流触发器              大部分厂家使用的非限流

                             厦门博特触发器

1、移相触发(带软启动和限流功能)

2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。

3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长

4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。



7、UL认证变压器



1、变压器电缆为纯铜
2、变压器声音小
3、变压器温身低





8、认证







描述

数量


GF17Q气氛炉

 1 台

B型热电偶

 1 个

氧化铝垫砖

 1 块

炉门砖

 1 块

不锈钢坩埚钳

 1 把

高温手套

 1 付

氧化铝坩埚

 1个



COM转485通讯接口(选配)

 1 个

潜水泵

 1 台

炉子说明书

 1 份

软件(选配)

 1份



岛电表说明书(配日本岛电仪表时配)

 1 份
