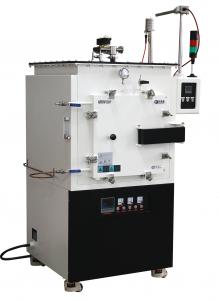

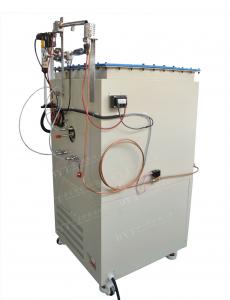

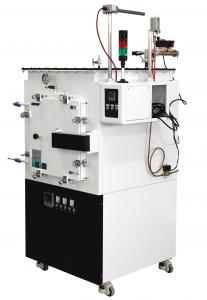

1700度氢气炉气氛炉
详细技术参数:
型号 |
GF17Q-I |
GF17Q-II |
GF17Q-III |
功率 |
4 KW |
8KW |
16KW |
炉膛尺寸(mm) |
160X150X150 |
300X200X200 |
400X300X300 |
外形尺寸(mm) |
750X800X1300 |
800X 950X1350 |
900X 1050X1800 |
电源电压 |
220V |
380V |
|
相数 |
单相 |
单相 |
|
加热元件 |
1800型钼丝 |
||
控制方式 |
采用宇电程序控温仪表 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,,(当电炉温度超过1720度或热电偶烧断时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。 3、带有485 通讯接口(选购软件时标配) 4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能 (更换进口仪表,需要另外付费,选购) |
||
点火器
|
点火器主要用于尾气的处理,从加热炉中出来的尾气如果直接排放有一定的危险, 点火器可以把排放出来的可燃气体燃烧掉。 技术参数: 1.点火器的结构 DHQ点火器由烧嘴、高压包、智能控制器、指示灯、电磁阀、紫铜管、火焰监测器等组成。 2.点火过程: 打开点火按钮、电磁阀开启、气体流出到点火嘴、点火嘴喷出电火花点火,火焰检测器 检测到火焰、点火成功、绿灯亮,火焰检测没有检测到火焰、点火失败、黄灯亮并伴随 有报警声、进气口电磁阀自动关闭。 3.电磁阀: 220V 常闭 4.电源:220V 50HZ 200W 5.触电容量:最高2A,253V,内部没有熔断丝 6.控制阀门数:1个 |
||
防爆系统 |
防爆系统由压力变送器、防爆电磁阀和宇电控制仪表组成 可在宇电控制表上设置报警压力,当炉管内压力大于等于设定的报警压力时,防爆系统会自动启动,并放出炉管内多余的气体。 防爆电磁阀由两个方向相反的单向阀组成,无论是真空还是气氛下都可以关的很好,不漏气,不回流。 压力变送器是一种将压力转换成电信号进行控制和远传的设备。 压力变送器将测压元件传感器感受到的气体参数转变成标准的电信号(如4~20mADC等),输出给控制仪表,控制仪表将接收到的电信号进行转换输出给电磁阀,电磁阀根据接收到的信号动作 压力变送器 防爆电磁阀 |
||
氢气探测器 |
氢气气体探测器是一种通过进口催化燃烧式传感器,可以对氢气的易燃易爆性进行检测的安全仪器。具有防爆、防尘的特点,可广泛适用于石油、化工、冶金、煤矿等存储、使用与贮存氢气的场所。 |
||
炉膛材料 |
1800型氧化铝多晶体纤维(氧化铝含量95%以上)日本进口 |
||
控制精度 |
±1 ℃ |
||
触发器 |
移相触发(带软启动和限流功能) 限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在160A以内,有限的保护了设备,无论你怎么操作,都不会把设备烧坏。 软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长 |
||
电器 |
浙江正泰 |
||
可控硅 |
106/16E 德国西门康 |
||
最高温度 |
1700 ℃ |
||
额定温度 |
1650 ℃ |
||
升温速率 |
≤20 ℃/ Min (可根据要求修改) |
||
推荐升温速率 |
≤10 ℃/ Min |
||
热电偶型号 |
B型 |
||
真空泵(选件) |
|
||
防爆阀(选购) | 电子式可以根据需要设定防爆压力 | ||
认证 |
|
||
四周表面温度 |
≤45℃ |
||
开盖保护系统 |
该炉安装有行程开关,当炉盖打开时会自动切断电源,有效地保证使用者的安全 |
||
密封系统 |
该炉顶盖和炉门(其他地方已经焊接好)均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸,气密性好、可保证8小时压力表指针不偏转 |
||
漏电保护功能 | 该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性 | ||
出气阀 | 出气阀为单向阀,气体只能流出不能返流 |
这款以钼丝为加热元件的GF17Q气氛炉,不能在空气下、氧气下加热,以下表格是该气氛炉在以下气体中最高的加热温度
(以钼丝为加热元件的GF17Q气氛炉只能在以下气氛中加热)
气 氛 |
以钼丝为加热元件的GF17Q在各种气氛下最高使用温度 |
He,Ar,Ne |
1700℃ |
H2(75%)、N2(25%) 混合气体 |
1700℃ |
H2 |
1700℃ |
He、Ar、Ne和H2 混合气体,H2可以是任意含量 |
1700℃ |
1、加热元件
这款气氛箱式炉以1800型钼丝为加热元件,采用双层壳体结构和宇电50段程序控温系统,移相触发、可控硅控制,炉膛采用氧化铝多晶体纤维材料,双层炉壳间配有风冷系统,能快速升降温,采用外壳整体密封、盖板密封采用硅胶泥、炉门采用硅胶垫并通有水冷系统,气体经过流量计后由后膛进出,有多处洗炉膛进气口、出气口处有燃烧嘴,可以预抽真空并能通氢气、氩气、氮气、氧气、一氧化碳、氨分解气等气体,该炉具有温场均衡、表面温度低、升降速率快、节能等优点,是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的理想产品.
2、安装有空气开关和漏电保护器:
当电路过流或漏电时,空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出
4、炉膛
进口炉膛 VS 国产炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强
5、可选UL认证电气板 (全部通过UL认证的进口电器)
6、触发器
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发(带软启动和限流功能)
2、限流功能:无论怎么样设置升温速率,我们电炉的二次电流始终被限制在170A以内,有效的保护了设备。由于采用限流功能,高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制(例如:规定在1400℃后不得超过3℃/min等)即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大,设备会跳闸或烧坏。
3、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长
4、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。
7、UL认证变压器
8、认证
(选配) 防爆系统: 防爆系统是有电磁阀、微电脑、压力显示和变送器、24V电源、交流接触器等组成。炉内的压力通过压力显示和变送器转变为电信号传递给微电脑,微电脑通过与设定的值进行比较,然后给出信号控制交流接触器,从而控制电磁阀的通断。当炉内压力大于我们设定的允许压力时,电磁阀马上开启,起到一个防爆作用,电磁阀上我们安装了出气管,用户可以接上管子把气体排往户外,并且防爆阀为单向阀,只能排气,不能返流,有效的保证了炉子的安全。
该防爆系统有很多优点:
(1)、具有重复使用性:压力大于设定值时电磁阀打开,压力低于设定值时电磁阀关闭,不像机械式的防暴器,爆掉一次就无法使用。
(2)、设定值可调:用户可以根据需要通过微电脑调节电磁阀的开启压力
(3)、防爆点非常灵敏:由于采用的是微电脑和电信号,压力一到防爆点马上起爆.
(4)、防爆系统安全:起爆时没有任何碎片飞出。(如果采用机械式的可能有玻璃片飞出)
(5)、防爆系统稳定性好:由于采用的是微电脑和电磁阀,到我们的设置点一定会起爆,用户并可以试验,不像机械式无法试验,到防爆点是否会打开也有很多的不确定性。
(选配) 供气系统: 该炉可配2路或3路浮子流量计,可通过浮子流量计控制气体的流速,每路进气口处有不锈钢阀门,您可以选择其中的一路或几路进行调节气体,气体经过流量计后进入混气罐,然后分3路分别进入炉体,这样气体就可以教均匀的流入炉体。
(选配)真空系统: 可以对气氛箱式炉进行预抽真空,以加速清洗炉膛内的空气。
(选配)燃烧装置: 该炉可以配氢气燃烧控制器、烧嘴、点火高压包和火焰检测器,可对炉子进行自动点火、点火完毕、正常工作指示灯亮、火焰检测开始工作,如果中途火焰熄灭,出气口电磁阀会自动关闭,并发出声光报警。
(选配)氢气探测器: 该炉可配氢气探测器,当炉子周围氢气浓度达到氢气探测器报警点时、氢气探测器会自动报警。
(选配)水冷系统: 该炉配水冷机,可自动对路门口进行水冷。
标准配件
描述
|
数量
|
|
GF17Q气氛炉 |
1 台 |
|
B型热电偶 |
1 个 |
|
氧化铝垫砖 |
1 个 |
|
炉门砖 |
1 个 |
|
不锈钢坩埚钳 |
1 把 |
|
高温手套 |
1副 |
|
氧化铝坩埚 |
1 个 |
|
COM转485通讯接口(选配) |
1 套 |
|
潜水泵 |
1 台 |
|
炉子说明书 |
1份 |
|
软件(选配) |
1 份 |
|
岛电表说明书 |
1 份 |
|
